Как делают листовое стекло: полный разбор флоат‑процесса — от песка до идеального листа

Быстрые факты

Современное листовое стекло не «катают» и не шлифуют — оно само себя полирует, плавая на расплаве олова. Ниже — полная технологическая цепочка с цифрами, физикой процессов и практическими выводами для тех, кто это стекло покупает.

Что такое листовое стекло и почему способ производства решает всё

Листовое стекло (flat glass) — это бесцветное или окрашенное в массе стекло в виде плоских листов толщиной от ~0,4 до 25 мм, предназначенное для остекления, переработки и дальнейшей обработки (закалка, триплекс, зеркала, стеклопакеты).

К листу предъявляют три группы требований, которые напрямую зависят от технологии формования:

1. Геометрия — одинаковая толщина по всей площади (разнотолщинность), плоскостность, отсутствие волнистости. Иначе окно «линзит» — изображение искажается.
2. Оптика — высокое светопропускание, отсутствие пузырей, свили (стекловидных неоднородностей), «камней» (кристаллических включений).
3. Прочность и перерабатываемость — корректный отжиг (снятие внутренних напряжений), без которого лист лопается при резке и закалке.

Именно поэтому 90 %+ мирового листа — это флоат‑стекло (термополированное стекло): только расплав олова даёт одновременно зеркальную поверхность без шлифовки и стабильную толщину.

Краткая история: шесть технологий, которые сменили друг друга

Важно понимать: флоат‑процесс — не «улучшение» вытягивания, а другая физика. Лента не тянется через воздух, а лежит на жидкости, поэтому обе поверхности формируются контактом с идеальной средой и собственным поверхностным натяжением.

Из чего делают листовое стекло: сырьё и шихта

Современное листовое стекло — известняково‑натриевое (soda‑lime): дешёвое, прозрачное, достаточно химически стойкое.

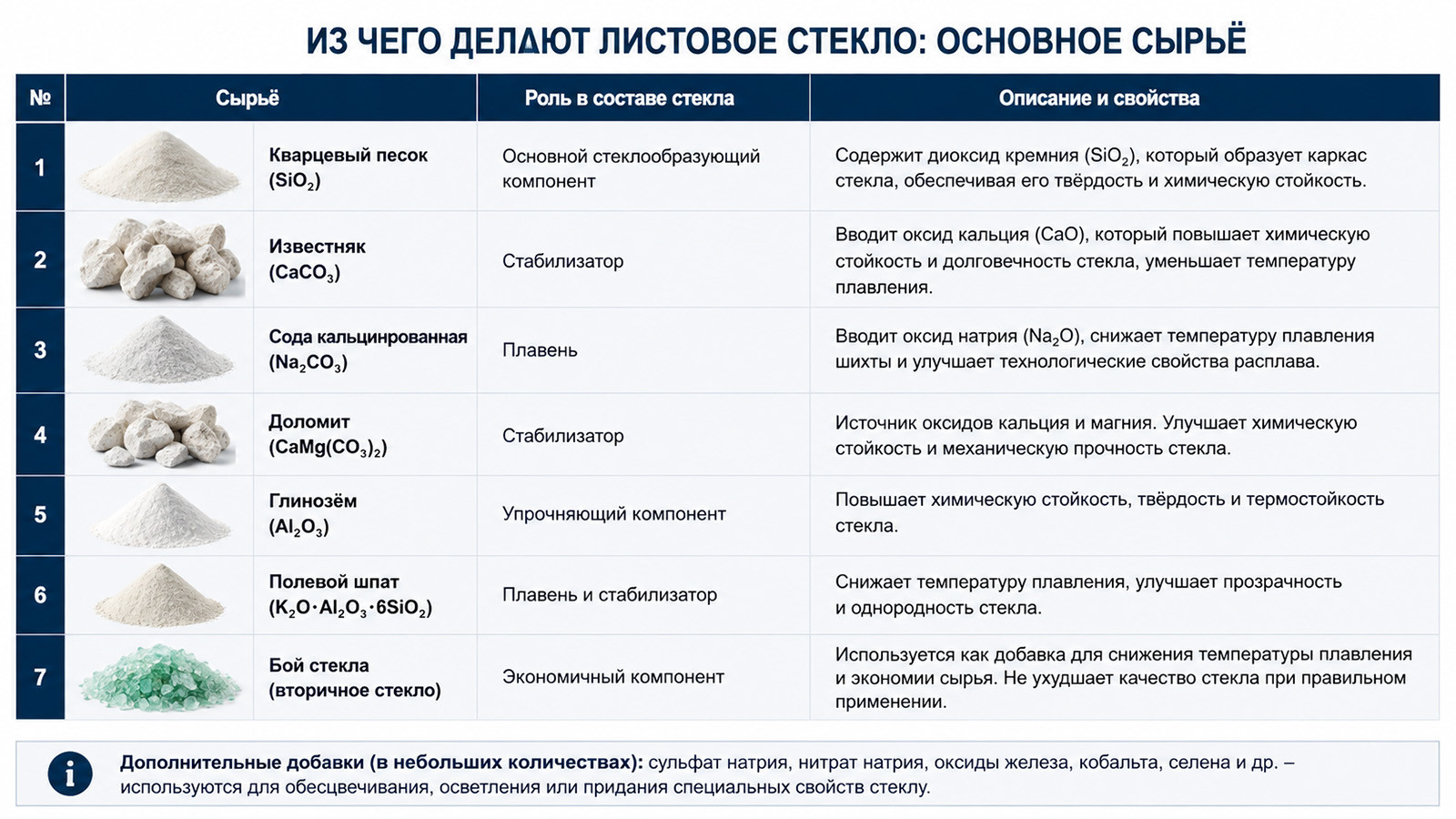

Таблица сырья

Лайфхак для покупателя: зеленоватый торец у обычного листа — это следы железа в песке. Если нужен максимально прозрачный лист (витрины, картины, «осветлённое» стекло), спрашивайте extra clear / low iron — там Fe₂O₃ < 0,02 %, и торец почти бесцветный.

Подготовка шихты

• Каждая партия песка, соды и добавок проходит входной контроль (гранулометрия, влажность, химия).
• Компоненты дозируются по рецепту с точностью до долей процента и смешиваются в скоростных смесителях.
• Шихта увлажняется (3–5 %), чтобы не расслаивалась и не пылила.
• Бой стекла дозируется отдельным потоком и подмешивается к шихте.
• Готовая шихта конвейером подаётся в загрузочный карман печи.

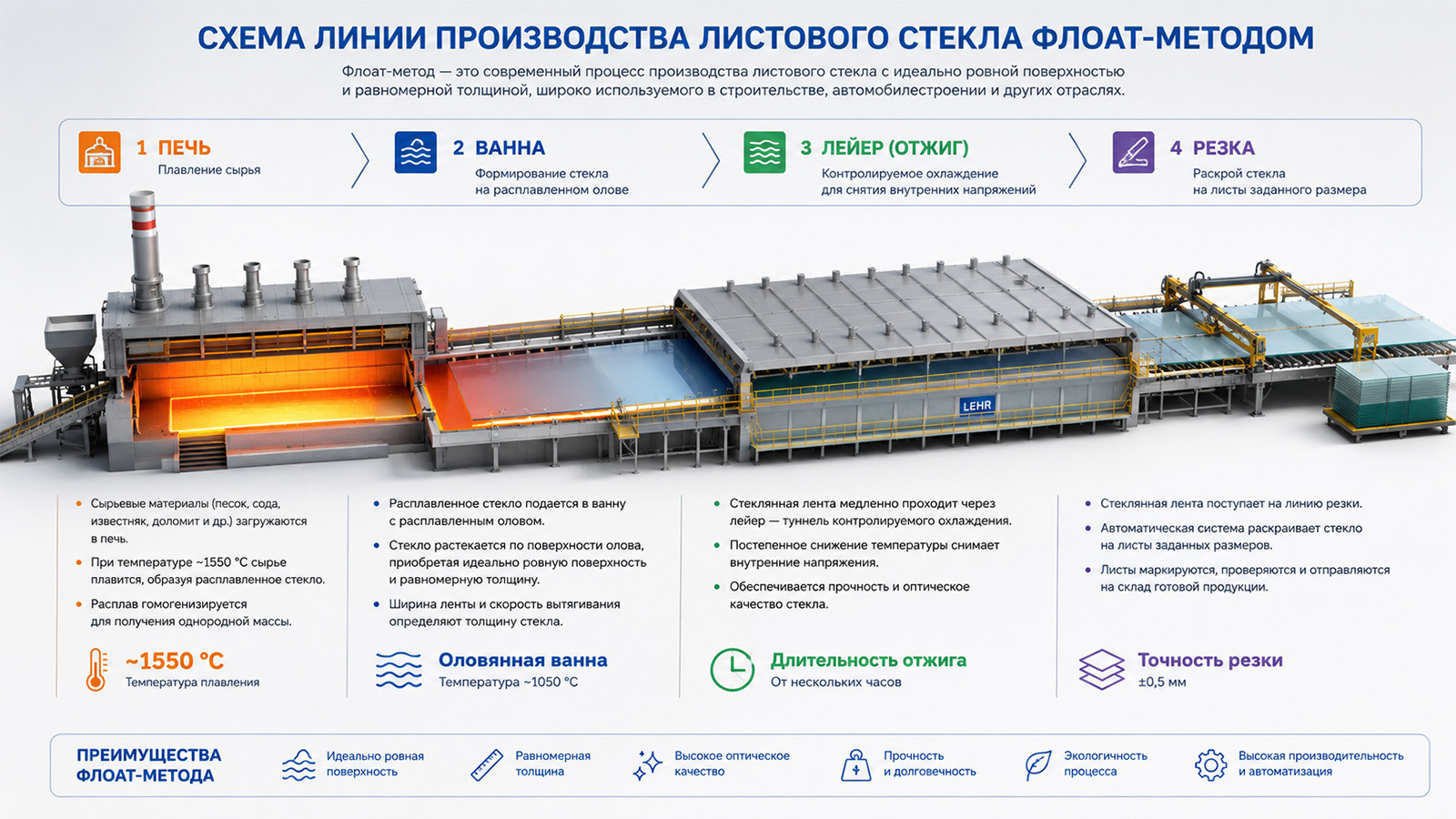

Этап 1. Варка стекломассы в ванной печи

Сердце завода — ванная стекловаренная печь длиной до 40–60 м, отапливаемая природным газом, с регенеративными камерами (регенераторами), которые возвращают тепло дымовых газов воздуху — без этого варка была бы вдвое дороже.

Что происходит внутри (по зонам печи):

Важно: печь работает непрерывно 12–15 лет между холодными ремонтами. Остановить её нельзя — стекломасса застынет и разрушит кладку. Поэтому завод работает 24/7, а производительность линии задаёт весь рынок: типовая печь выдаёт 250–900 тонн ленты в сутки.

Этап 2. Формование ленты на расплаве олова (флоат‑ванна)

Стекломасса через сливное устройство (летку) спокойно перетекает на зеркальную поверхность расплавленного олова.

Почему именно олово

Устройство и режим ванны

• Защитная атмосфера: азот + водород (≈ 90–95 % N₂, 5–10 % H₂) под небольшим избыточным давлением. Кислород не должен попасть внутрь, иначе олово окислится и оставит на стекле неудаляемые дефекты. Водород связывает следы кислорода.
• Температурный профиль: вход ≈ 1050–1100 °C → выход ≈ 600 °C. Лента за 1–2 минуты пути по ванне остывает и «схватывается».
• Термополировка (fire polish): при этих температурах поверхность стекла ведёт себя как жидкость и затягивает микронеровности сама — шлифовка не нужна. Это ключевая экономия флоат‑процесса.

Как задают толщину: физика, которую не пишут конкуренты

Расплав, вылившись на олово, растекается до равновесной толщины ≈ 6–7 мм — это баланс поверхностных натяжений. Значит:

• Толще равновесной (8–19 мм): борта ленты удерживают графитовыми ограничителями и топ‑роллерами, не давая стеклу растекаться; скорость ленты минимальна.
• Тоньше (2–6 мм): бортовые ролики (top rollers) тянут ленту вширь и вдоль, а высокая скорость вытяжки «утоняет» её до нужного номинала.
• Скорость ленты — от десятков м/ч на 15–19 мм до сотен и выше м/ч на 3–4 мм. Толщина контролируется автоматикой (сканирующие толщиномеры) в реальном времени.

Экспертный нюанс — «оловянная сторона». Нижняя поверхность листа контактирует с оловом, и в неё диффундируют следы олова (микроны поверхностного слоя). Стороны становятся несколько разными по свойствам: «оловянная сторона» (tin side) иначе ведёт себя при закалке, моллировании и нанесении покрытий. На переработке её определяют УФ‑лампой (она даёт характерную флюоресценцию) и учитывают, например, какой стороной ставить низкоэмиссионное покрытие.

Этап 3. Отжиг в лейере: снимаем внутренние напряжения

Лента выходит из ванны при ~600 °C, но внутри неё ещё «заморожены» перепады температур. Если охладить лист быстро, поверхность и сердцевина сожмутся неравномерно — возникнут остаточные напряжения: лист будет самопроизвольно трескаться при резке, а при закалке даст брак.

Поэтому лента идёт в лейер (печь отжига) — длинный тоннель с управляемым температурным полем:

• Выдержка в зоне отжига при ≈ 550–570 °C — вязкость стекла позволяет напряжениям «стечь» (релаксация).
• Медленное управляемое охлаждение через критический диапазон (570→450 °C) с заданной скоростью.
• Быстрое охлаждение до ~60–100 °C уже вне опасной зоны.

Результат: остаточные напряжения минимальны и предсказуемы; лист режется, калится и склеивается без сюрпризов. Нарушение режима отжига — причина №1 «необъяснимого» боя у переработчиков.

Этап 4. «Холодный конец»: контроль, резка, упаковка

• Автоматическая инспекция. Лента проходит через сканеры дефектов (камеры, лазерные и поляризационные системы): фиксируются пузыри, включения, свили, царапины, волнистость, напряжения. Данные идут в систему сортности.
• Продольная и поперечная резка. Автоматические мосты с алмазными/твердосплавными роликами делят ленту на листы заданного формата; кромка обрезается (тримминг) — краевые дефекты уходят в бой, который возвращается в шихту.
• Ломирование и съём. Листы отделяются, роботы‑укладчики ставят их вертикально в пирамиды (А‑фреймы / L‑фреймы).
• Перекладка и упаковка. Между листами — порошковый или пробковый разделитель (интерлиф), защита кромок, упаковка в плёнку; маркировка: завод, толщина, марка/сорт, стандарт, дата, номер партии.

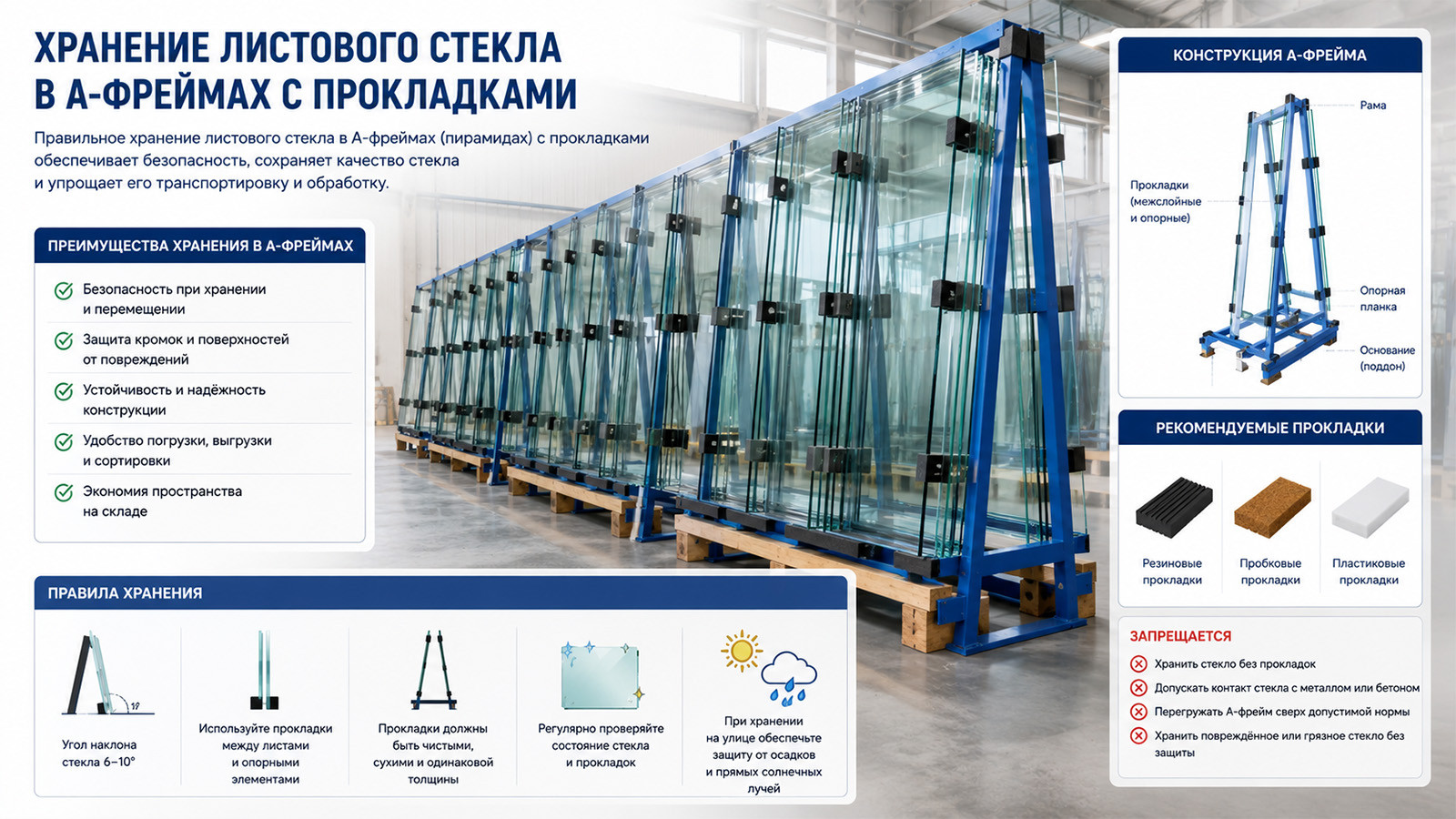

Практический вывод: стекло хранят и возят только вертикально, с небольшим наклоном, на исправных пирамидах с прокладками. Лёжа листы царапаются, а при вибрации «протираются» друг о друга до матовых пятен, которые уже не отмыть.

Онлайн‑покрытия: стекло с функциями прямо на линии

На части линий сразу после флоат‑ванны, пока лента ещё горячая, наносят пиролитические (CVD, «твёрдые») покрытия: энергосберегающие (K‑стекло), самоочищающиеся, солнцезащитные. Плёнка оксидов «впекается» в поверхность — её можно хранить, возить и ставить любой стороной.

Отличие от офлайн‑покрытий: «мягкие» низкоэмиссионные (i‑стекло, магнетронное напыление) наносят на готовое стекло в вакуумных камерах уже на другом заводе. Они эффективнее по теплу, но боятся времени и хранения до переработки, ставятся внутрь стеклопакета.

Альтернативные методы производства листового стекла (и почему они проиграли)

Вывод: если в спецификации просто «листовое стекло» — с вероятностью 95 % это флоат. Фурко‑стекло ещё попадается в старом фонде и в нишевых задачах, и его легко узнать по лёгкой «волне» и оптическим искажениям.

Виды, марки и толщины листового стекла

Марки по ГОСТ (для понимания старых спецификаций)

ГОСТ 111‑2001 делил стекло на марки М0–М7: чем ниже индекс, тем меньше допустимых пороков (М0/М1 — высшие сорта для зеркал и ответственного остекления, М4–М7 — «оконный» масс‑сегмент)

Действующий ГОСТ 111‑2014 «Стекло листовое бесцветное» распространяется на стекло, изготовленное флоат‑методом или вертикальным вытягиванием, и нормирует пороки по сортам/классам уже в гармонизации с EN 572

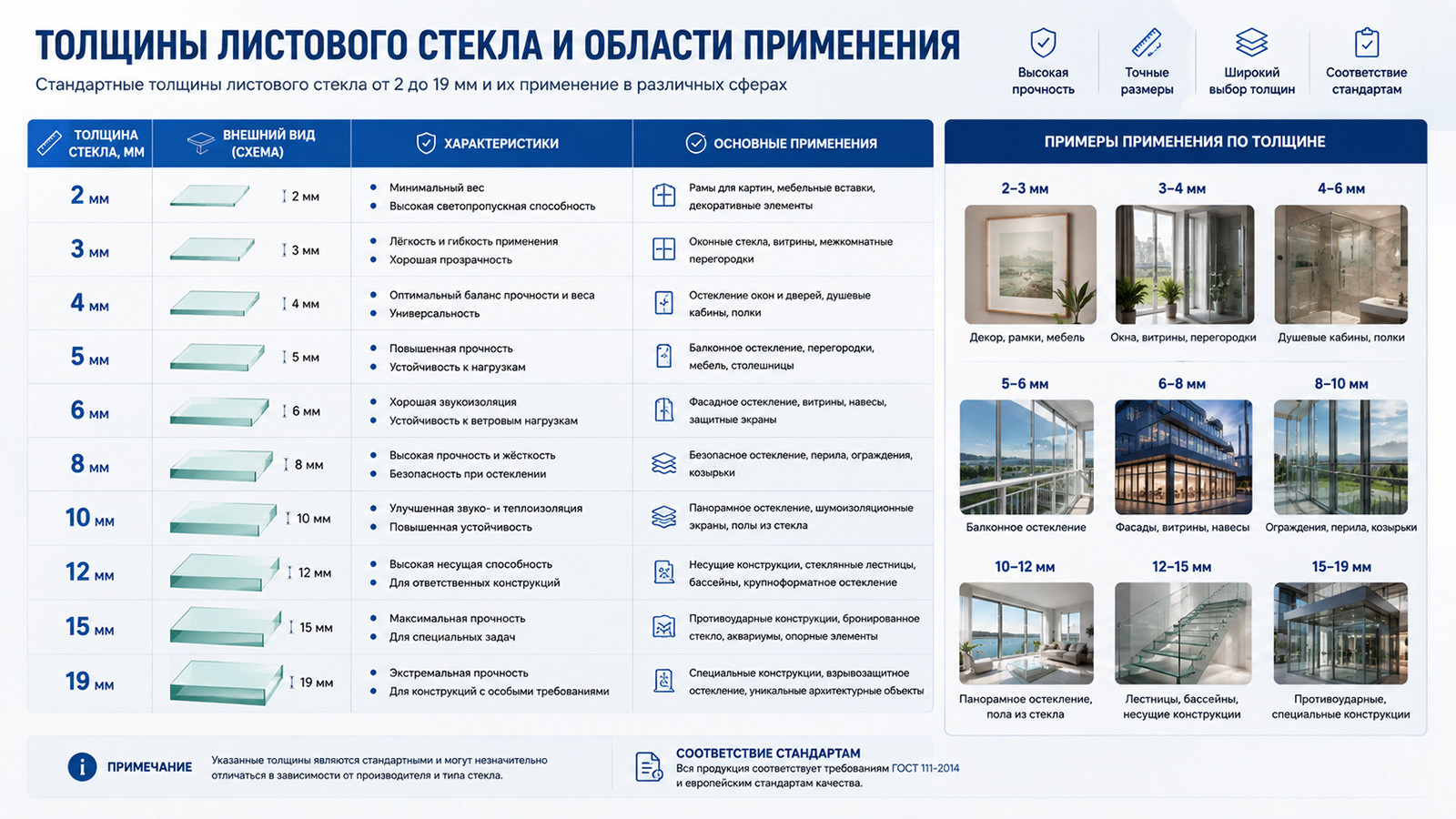

Толщина и типовое применение

Формула веса: Масса, кг = 2,5 × толщина, мм × площадь, м². Лист 3,21 × 2,25 м (джамбо) 4 мм весит ≈ 72 кг — учитывайте при транспортировке и монтаже.

Преимущества и ограничения флоат‑листа

Дефекты листового стекла: что это и откуда берётся

Допуски: ГОСТ 111‑2001 задаёт предельные отклонения по толщине и разнотолщинность; например, для стекла 2,0–7,0 мм марок М4–М7 допускалось +0,2/−0,4 мм при разнотолщинности 0,3 мм, для высших марок — жёстче. Нормируемые пороки и их размеры сведены в таблицы стандарта. При приёмке спорной партии ссылайтесь именно на ГОСТ 111 / EN 572, а не «на глаз».

Где используется листовое стекло

• Остекление и стеклопакеты (основной объём рынка);
• Фасады и структурное остекление (обычно в закалке/триплексе);
• Переработка: закалка, моллирование, триплекс, зеркала, эмалит;
• Интерьер и мебель: перегородки, двери, полки, столешницы, душевые;
• Транспорт и техника (сырьё для автостекол после моллирования);
• Энергетика: основа для солнечных панелей (специальные рельефные/просветлённые сорта).

Как выбрать листовое стекло: чек‑лист

• Определите задачу → толщина по таблице выше; для стеклопакета стандарт — 4 мм.
• Выберите сорт/стандарт: для зеркал и витрин — высшие сорта (аналог М1/extra clear), для хозостекления — массовые.
• Проверьте маркировку: производитель, толщина, сорт, ГОСТ/EN, номер партии.
• Осмотрите кромку: сколы > 2–3 мм и трещины — повод для отказа: кромка «помнит» удар.
• Посмотрите лист «в проход» под углом: свили и волна дают искажение прямых линий.
• Проверьте поверхность: при боковом свете видны царапины и матовые потёртости (признак лёжки/плохого хранения).
• Уточните хранение: только вертикально, с прокладками, в сухом помещении — влага между листами даёт несмываемые радужные пятна («выщелачивание»).

Частые ошибки покупателя / заказчика

Лайфхак: проверить «оловянную сторону» можно УФ‑фонариком в затемнении: контактная сторона даёт молочно‑голубоватую флюоресценцию. Это полезно и при спорах о качестве обработки.

Экономика и экология производства

• Энергия: современная флоат‑линия потребляет ориентировочно 7–9 ГДж на тонну стекла (тепло + электричество); старые линии — заметно больше.
• CO₂: ~0,4–0,6 т на тонну стекла (химия разложения соды + газ). Отрасль декарбонизируется: электроплавка, водород, больше боя.
• Бой стекла: замкнутый цикл — обрезь и брак с линии возвращаются в шихту; каждый +10 % боя снижает энергозатраты на ~2–3 %.
• Рециклинг: стекло перерабатывается бесконечно без потери качества — главный аргумент в споре с пластиками.

«Флоат‑линия — это не станок, а организм: печь, ванна и лейер дышат в одном ритме. Качество листа на 80 % определяется стабильностью режимов, а не «секретными рецептами». — из практики технологов стекловарения.

Вывод

Листовое стекло делают в четыре непрерывных шага: варка содово‑известняковой шихты при ~1550 °C → налив расплава на олово при ~1100 °C и охлаждение до ~600 °C с управлением толщиной → отжиг при ~550–570 °C → инспекция, резка и упаковка. Флоат‑процесс победил потому, что дал зеркальную поверхность и точную геометрию без шлифовки при гигантской производительности. Понимание этой цепочки помогает не только «удивиться технологии», но и грамотно выбирать стекло: по сорту, толщине, кромке, хранению и стандарту.
